Расчет ступеней лестницы на второй этаж: формула

Опубликовано: 02.09.2018

видео Расчет ступеней лестницы на второй этаж: формула

Самый простой способ расчета лестницы своими руками

Одна из основных задач, которая стоит перед проектировщиком подъема на этаж, связана с расчетом ступеней лестницы. От правильного выполнения этих работ зависит внешний вид, конфигурация и безопасность использования конструкции.



Особенности лестничных конструкций различного типа

Как рассчитать ступени лестницы, во многом зависит от типа конструкции. На сегодня в строительстве в основном используются такие виды лестниц:

маршевые прямые — самые простые, но и наиболее габаритные, состоят из расположенных в прямой последовательности ступеней на второй этаж; маршевые поворотные — похожи на прямые марши, но на определенных участках могут сворачивать в сторону; винтовые — каждый следующий элемент повернут по отношению к предыдущему. Подъем на второй этаж конструируется с постоянным поворотом, а ступени крепятся к опорной оси.

Лестничные конструкции существуют разных видов, но подсчет ступеней имеют почти одинаковый

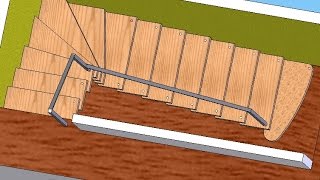

как рассчитать лестницу, ступени, косоур/ how to calculate the stairs, steps, kosour

Поворотные лестницы могут содержать забежные ступени или дополнительные промежуточные площадки.

Несмотря на то что эти конструкции отличаются друг от друга, принципы расчетов для ступеней примерно одинаковые.


Как сделать лестницу своими руками. Расчет ступений. Начало

Количество ступеней

Один из главных вопросов связан с количеством ступеней, так как именно от этого зависит размер лестницы и её конфигурация. Существуют определенные стандарты. Например, не может быть меньше трех и больше 18 ступеней в одном марше. Это связано с удобством использования и требованиями к самой конструкции.

Как правильно рассчитать количество ступеней лестницы? Для этого нужно взять за основу ширину шага и длину проекта. Вычислить длину лестницы можно с помощью рулетки или применив теорему Пифагора. В первом случае нужно вывести линию от пола второго этажа до места, где будет начинаться подъем на второй этаж. Во втором же случае величина вычисляется путем сложения возведенных в квадрат расстояний от пола первого этажа до второго в месте края просвета, а также в месте, где будет находиться первая ступень. Так вы сможете найти квадрат гипотенузы и вычислить длину проекта.

Для того чтобы узнать количество ступеней на второй этаж, нужно разделить длину на примерную высоту подступенка . Это число нужно округлить до целого, а затем пересчитать высоту подступенка, опираясь на новые данные.

Необходимые замеры для подсчета количества ступеней лестницы

Ширина шага

От ширины шага зависят практически все показатели расчета для лестницы. Она обозначает комфортное расстояние, при котором человек может сделать один шаг между ступенями. Для среднего количества ступеней (15 штук) такой шаг позволит без усилий и больших затрат энергии подняться на верхний этаж.

Проводить какие-нибудь специфические расчеты не нужно. Оптимальная величина уже известна. Отталкиваясь от неё, была составлена формула расчета параметров ступеней лестницы:

2а + в = 60…65

Ширина шага должна составлять примерно 60–65 см. Допускаются небольшие отклонения. При этом она должна являться суммой двух чисел:

— двойная высота подступенка; в — ширина проступи.

Комбинируя разные сочетания, можно вывести идеальные параметры для этих величин.

Ширина шага — самый главный показатель при расчете лестницы

Ширина лестницы

Помимо упомянутых уже показателей, важно также учесть и ширину лестницы в целом. Иными словами, это длина ступеней. Она напрямую зависит от типа конструкции и сферы её использования. Чаще всего речь идет об обычных лестницах для частных жилых домов.

Для такого проекта ширина обычно устанавливается в пределах 80–120 см. Минимальная граница подходит в том случае, если лестница примыкает к стене и для неё не требуются габаритные поручни. Лучше всего брать метровую ширину, так как такие ступени не займут много места, но и передвигаться по ним одному человеку будет вполне комфортно.

Для винтовых конструкций обязательно наличие перил. К тому же часть ступеньки будет заужена, а потому фактически недоступна для использования. Поэтому ширина устанавливается на уровне не менее 120 см.

Ширина лестницы в целом имеет не маловажную роль в расчетах

Глубина проступи

Расчет следующих параметров производится на основе вышеописанных показателей. Если тогда они брались скорее интуитивно, далее можно будет уточнить их значение на основе принятых стандартов и используемых формул.

Для стандартной лестницы на второй этаж расчет ступенек должен учитывать рамки эргономичности и безопасности. Во многом на это влияет именно глубина проступи, так называемая ширина ступеньки.

Определять её следует на основании уже описанной ширины шага. Для этого используется та же формула. Важно обеспечить комфортное соотношение между подступенком и проступью. В среднем можно остановиться на пропорции 1:1,5. На проступи должна полностью размещаться стопа человека. Обычно её устанавливают на уровне не менее 20, но не более 30 см.

Во многом на этот показатель также влияет уклон конструкции. Оптимальный градус наклона колеблется в пределах 30–40 градусов.

Схематическое изображение глубины проступи и формулы для правильного расчета

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка . Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка. Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Расчет площадок

Если высота лестницы выходит за пределы 3 метров или вам нужно обустроить поворот на 90 и 180 градусов, вы наверняка столкнетесь с необходимостью проектирования вспомогательных площадок. Это прямой участок лестницы, который не только служит поворотным элементом, но и позволяет передохнуть при подъеме.

После того как были произведены расчеты количества ступеней лестницы, можно сделать вывод о том, нужна ли вам такая площадка. Ее ширина должна соответствовать длине ступени. Также важно сохранять высоту подступенка, так как мышечная память затруднит передвижение по конструкции с разными параметрами её элементов.

Схематическое изображение основных типов лестничных площадок

Забежные ступени

Альтернативой размещения площадок могут стать забежные ступени. С их помощью можно сделать небольшой поворот. Чтобы обустроить такие элементы лучше всего использовать графический метод расчетов. В отношении к осевой линии следует прорисовать сектора разделения поворотного участка конструкции.

Для забежных ступеней нужно брать запас для проступи, так как их ширина будет неодинаковой даже в пределах одной ступени. Обычно её увеличивают на 6–12 см. Точные размеры подгоняются уже на месте сборки.

Все результаты расчета должны соответствовать стандартам ГОСТ и СНиП. Тогда ваша лестница будет и безопасной, и очень удобной при минимальных затратах площади и материалов.
